小型タイマー基板
小型タイマー基板

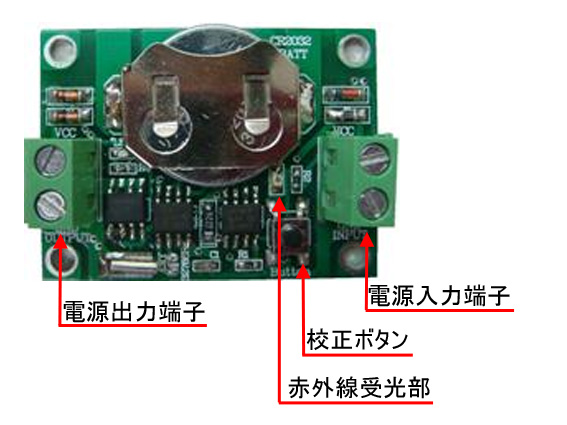

小型基板などの電源回路に接続して使用し、1日8回までのON-OFF動作を行う小型タイマー基板です。ON-OFF時間設定はパソコンより付属のソフトで設定し、USB赤外線ケーブルで基板に転送します。現在時刻は転送時にパソコンの時間に同期します。
±30分以内の時間校正は、基板上の校正ボタンを時報と同時に正時に校正されます。
画像をクリックすると大きな画像が表示されます。
仕様
| 品名 | JPSMALL2 |
|---|---|
| 寸法 | 縦32×横45×厚み13㎜ |
| 重量 | 約13g |
| 電圧 | 3～6V ※1 |
| 電流 | 5A以下 ※1 |
| バックアップ | ボタン電池による |

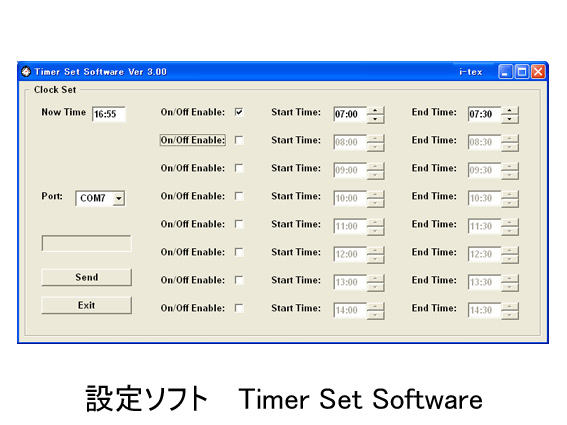

| 設定ソフト | Timer Set Software |
| 同梱品 | 設定ソフトCD-R |
| 取扱説明書 | |
| データ転送用USB赤外線ケーブル（1m） |
※1 電圧、電流が仕様の範囲を超える場合はリレーなどを使用して接続して下さい。
