大型起伏式情報板 (3209)
大型起伏式情報板 (3209)

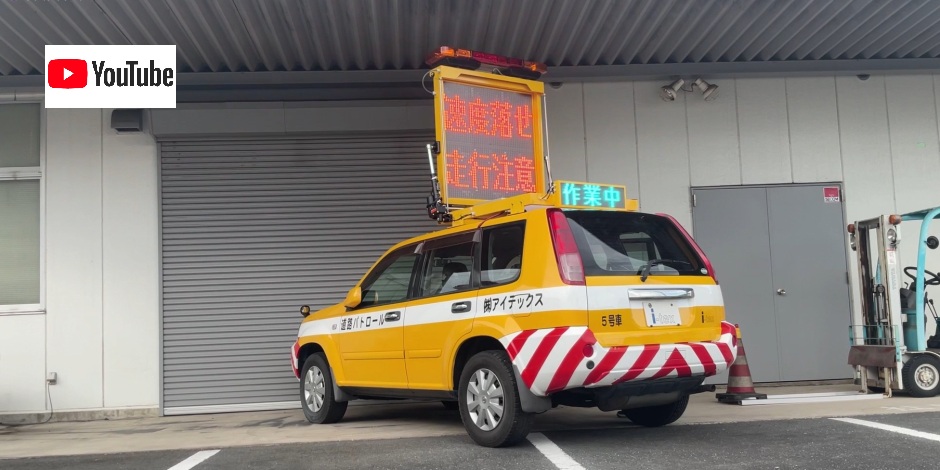

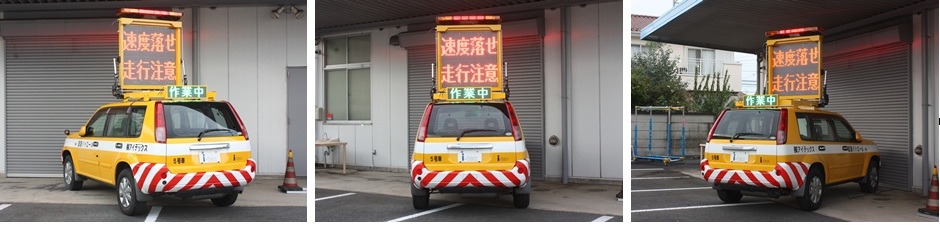

■高い位置での表示で視認性抜群
320mmX320mmの高輝度レンズ付きLED表示ユニットを9枚使用した、 縦960mmX横960mmと大きな表示面の情報板で、展開時の地上高は表示面の上部で約2.9m、中心部で約2.4mと非常に高く、遠く離れた位置からの視認性に優れています。
■起伏展開式

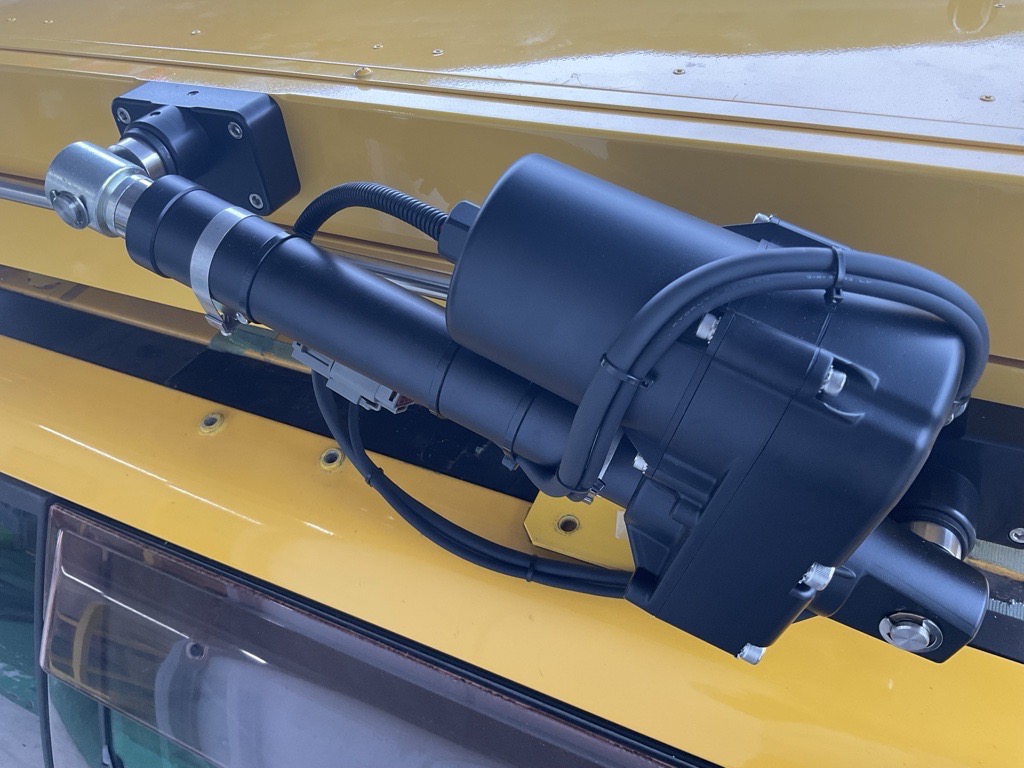

大型表示部を強力トルクヒンジと大型電動シリンダーの組合せにより、10秒程度で展開/格納出来る起立展開式の大型情報板です。

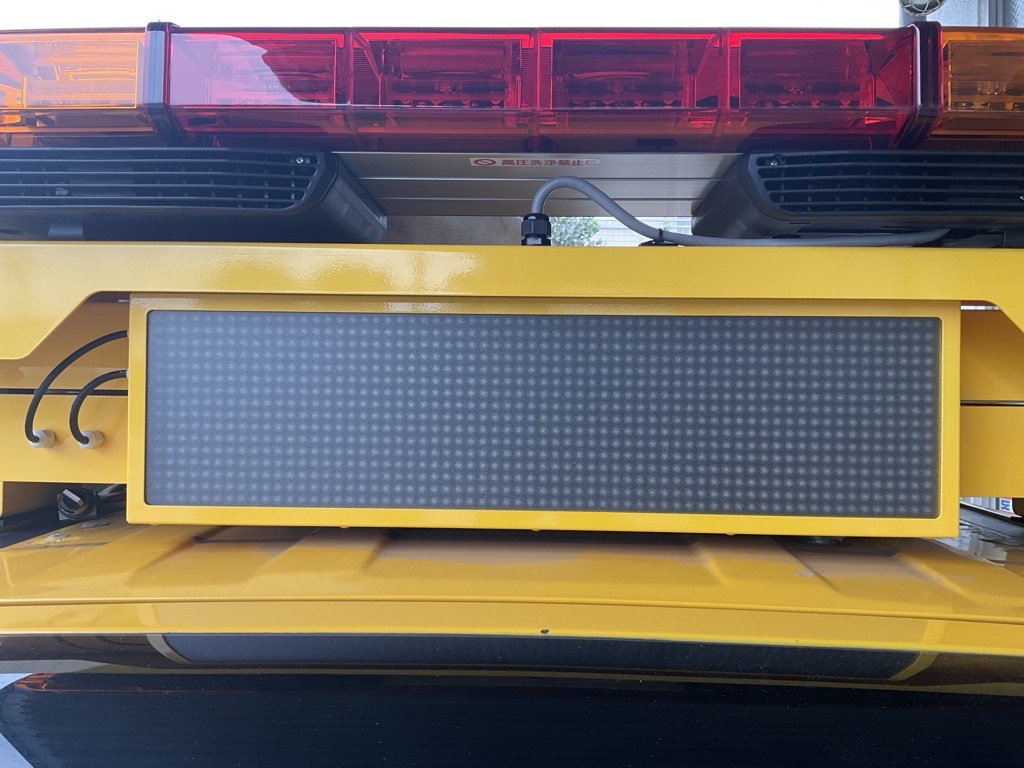

■常設マルチカラー情報板
格納時でも表示可能なマルチカラー情報板(160X640mm)を後部に設置し、開閉に関係なく走行中でも表示可能です。

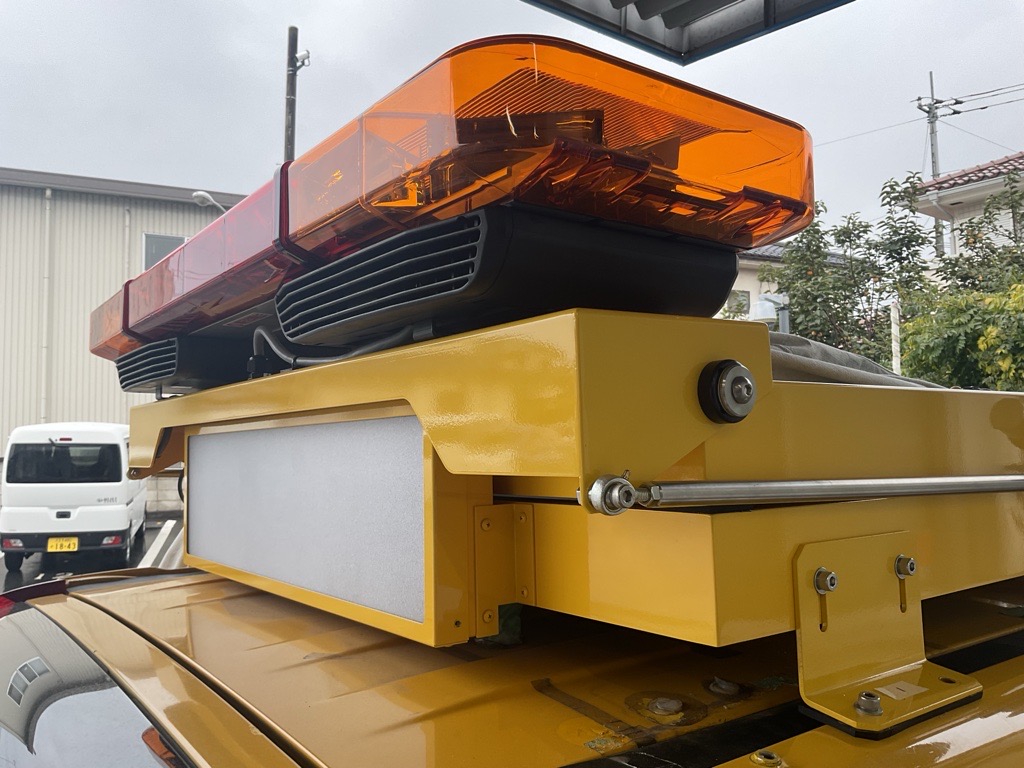

■軽量化された設計
アルミ角パイプ構造により大型の表示面を持ちながら、本体重量(警光灯を除く) を66.8Kgに抑えることが出来、中型の維持車両ルーフにも無理なく架装できます。

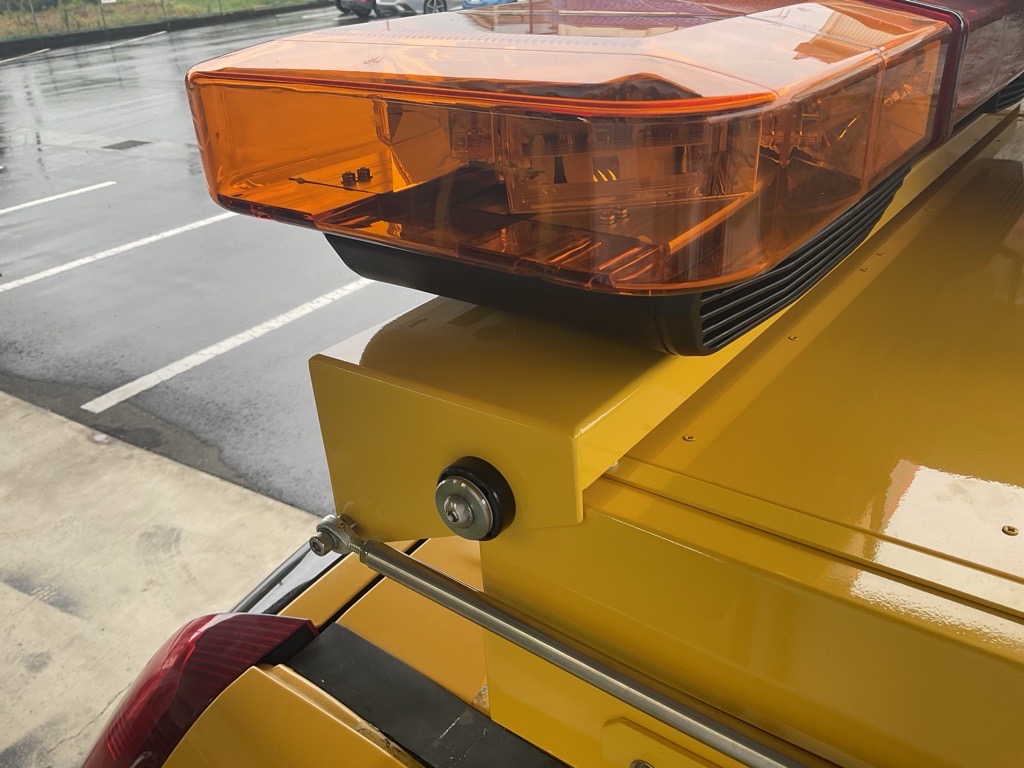

(警光灯は20Kg以内であれば搭載可能です。)
■好評のリモコンで操作も簡単
操作は車内より液晶表示式の有線式コントローラーにより簡単に、展開/格納、点灯/切替/消灯などの操作確認が行え、表示内容はコントローラーの液晶画面で確認することが出来ます。
■安全性に配慮した設計
架装時にサイドブレーキに連動させる事で、サイドブレーキが掛かった状態で無いと展開せず、展開中にサイドブレーキを解除すると自動的に格納されます。
画像をクリックすると拡大表示します。

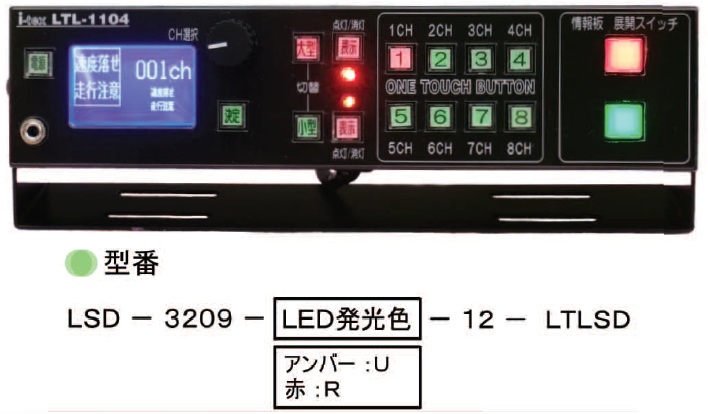

有線式コントローラー
仕様
| 表示器本体 | |
|---|---|
| 外形寸法 | 展開時: 高さ 1,288X 幅 1,260X 長さ 1,205mm 格納時: 高さ 220X 幅 1,260X 長さ 1,301mm |
| 重 量 | 約66.8kg (警光灯は含まず) |
| 展開機構 | 電動シリンダーによる |
| 開閉時間 | 開閉共に約10秒 |
| 通 信 | コントローラーによる |
| 開閉時電源 | DC12V / 25A |
| 単色大型表示部 | |
| 表示寸法 | 縦960 X 横 960mm |
| 使用LED | レンズ付低電力型LED アンバー/赤 |
| ドット数 | 縦96x横96dot（1dot 2LED） |
| 表示文字数 | 全角 9 文字 |
| 表示輝度 | 昼夜自動切換(CDSセンサー) |
| チャンネル数 | 最大 128チャンネル |
| 表示モード | 固定、点滅、切替 (スクロールは不可) |
| 点灯時電源 | 5A |
| マルチカラー小型表示板 | |
| 表示寸法 | 縦 160 X 横 640mm |
| 使用LED | 砲弾型フルカラーLED表示6色 (赤・緑・青・黄・シアン・マゼンタ) |
| ドット数 | 縦16x横64dot（1dot 2LED） |
| 表示文字数 | 全角 4 文字 |
| 表示輝度 | 昼夜自動切換(CDSセンサー) |
| チャンネル数 | 最大 128チャンネル |
| 表示モード | 固定、点滅、切替 スクロール |
| 点灯時電源 | 2.5A |
| コントローラー | |
| 外形寸法 | 縦50×横214.5×奥行40㎜ (突起物は含まず) |
| 重 量 | 約 280g |
| 表示内容確認 | 1.8インチ青色液晶表示器 |
| チャンネル選択 | ダイヤルおよび2色発光押ボタンスイッチ8個 展開・格納スイッチ 2個 |
| 操作可能表示板 | 単色大型表示板 1台 マルチカラー小型表示板 1台 |
| 通 信 | シリアル(RS232c)による有線通信 |
| 電 源 | DC12V 0.5A未満 表示部本体より供給 |
