大型起伏式情報板
大型起伏式情報板
■高い位置での表示で視認性抜群

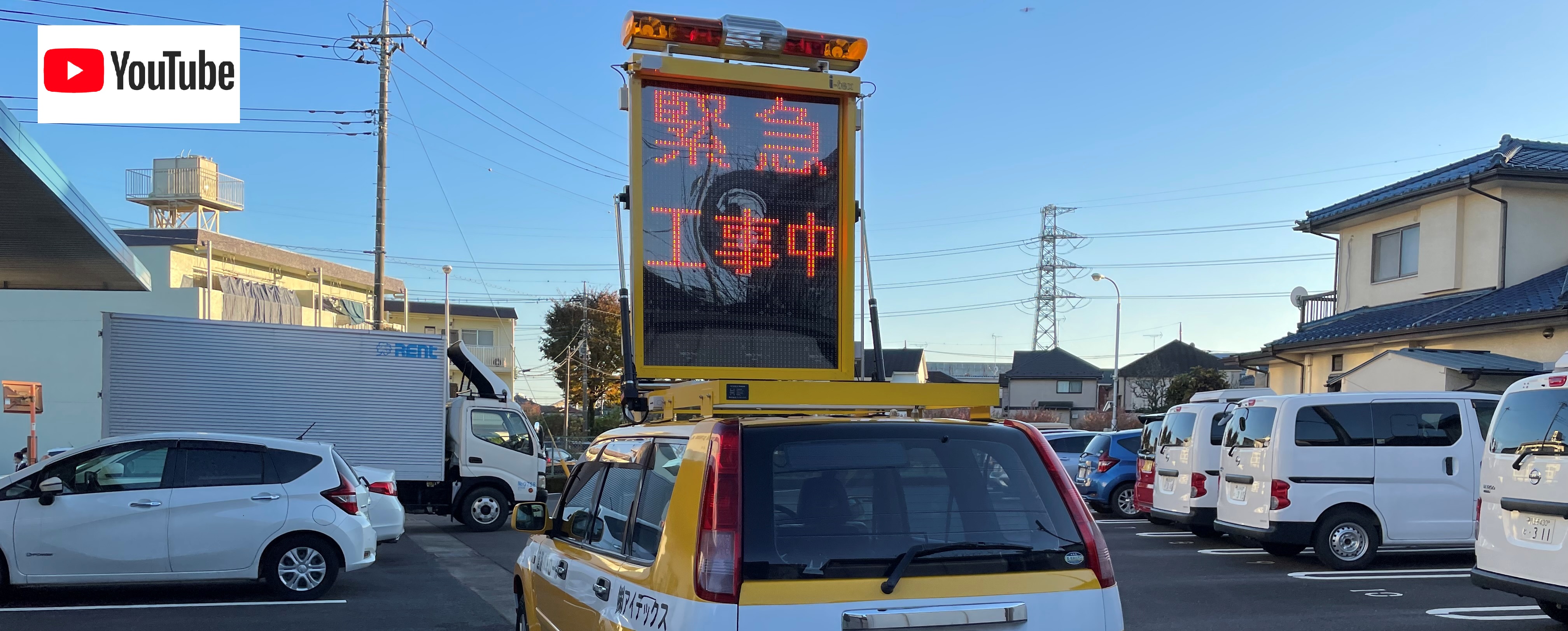

320mmX320mmの高輝度レンズ付きLED表示ユニットを12枚使用した、 縦1,280mmX横960mmと非常に大きな情報板で、展開時の地上高は表示面の上部で約3.2m、中心部で約2.6mと非常に高く、遠く離れた位置からの視認性に優れています。

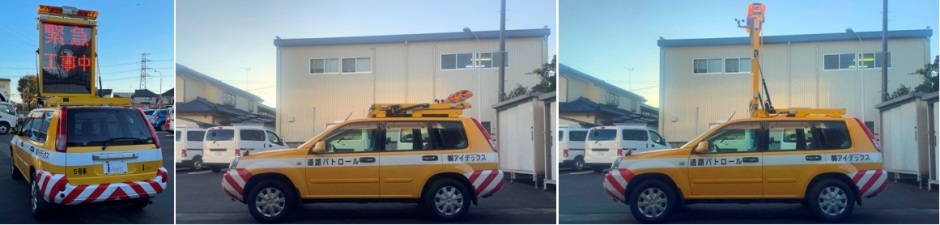

■起伏展開式

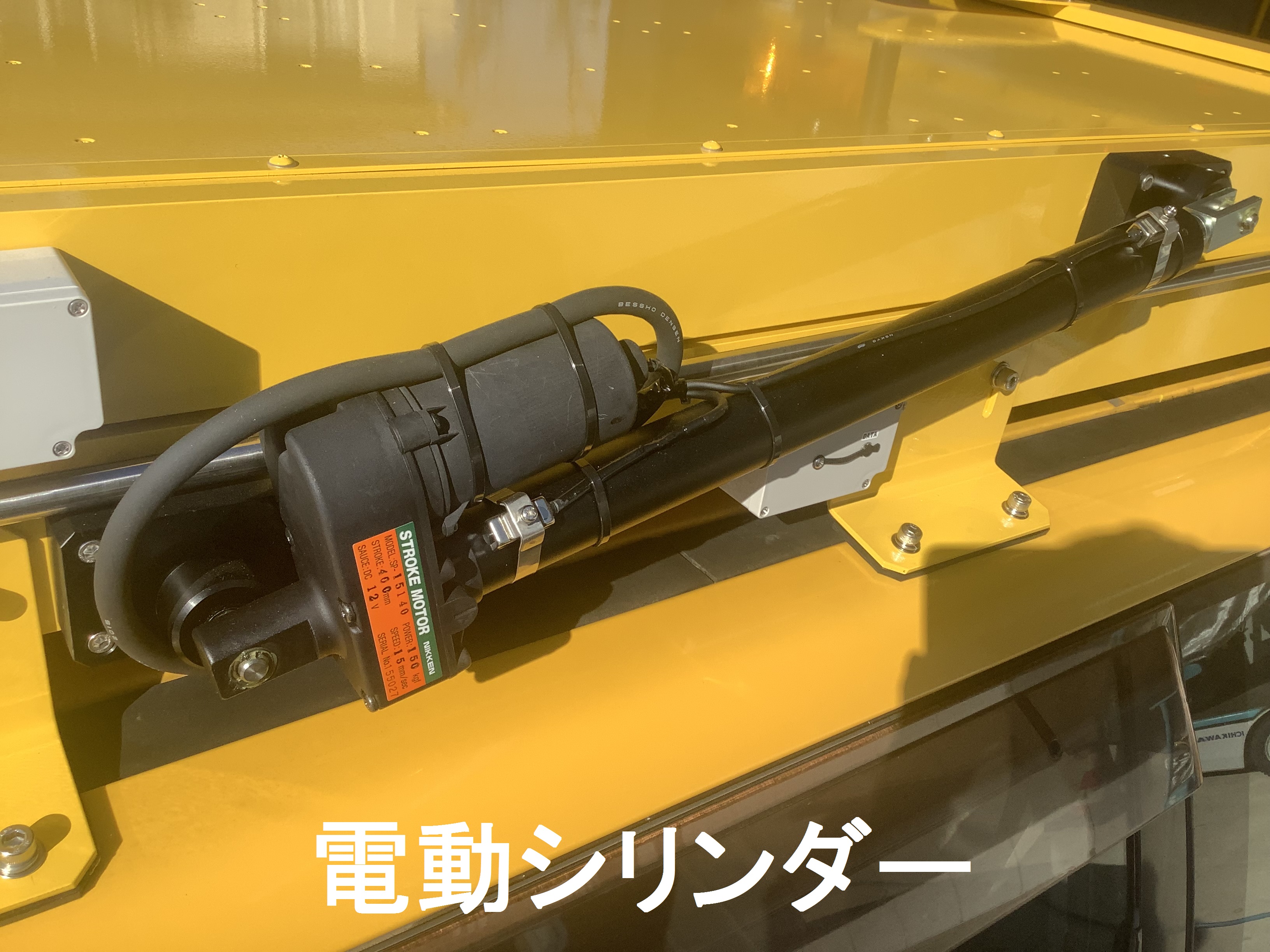

大型表示部を強力トルクヒンジと電動シリンダーの組合せにより、30秒余りで展開/格納出来る起立展開式の大型情報板です。
■軽量化された設計

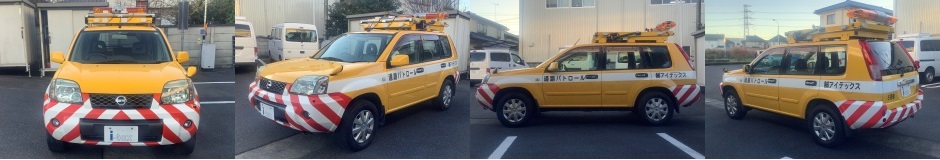

アルミ角パイプ構造により大型の表示面を持ちながら、本体重量(警光灯を除く) を75Kg程度に抑えることが出来、中型の維持車両ルーフにも無理なく架装できます。

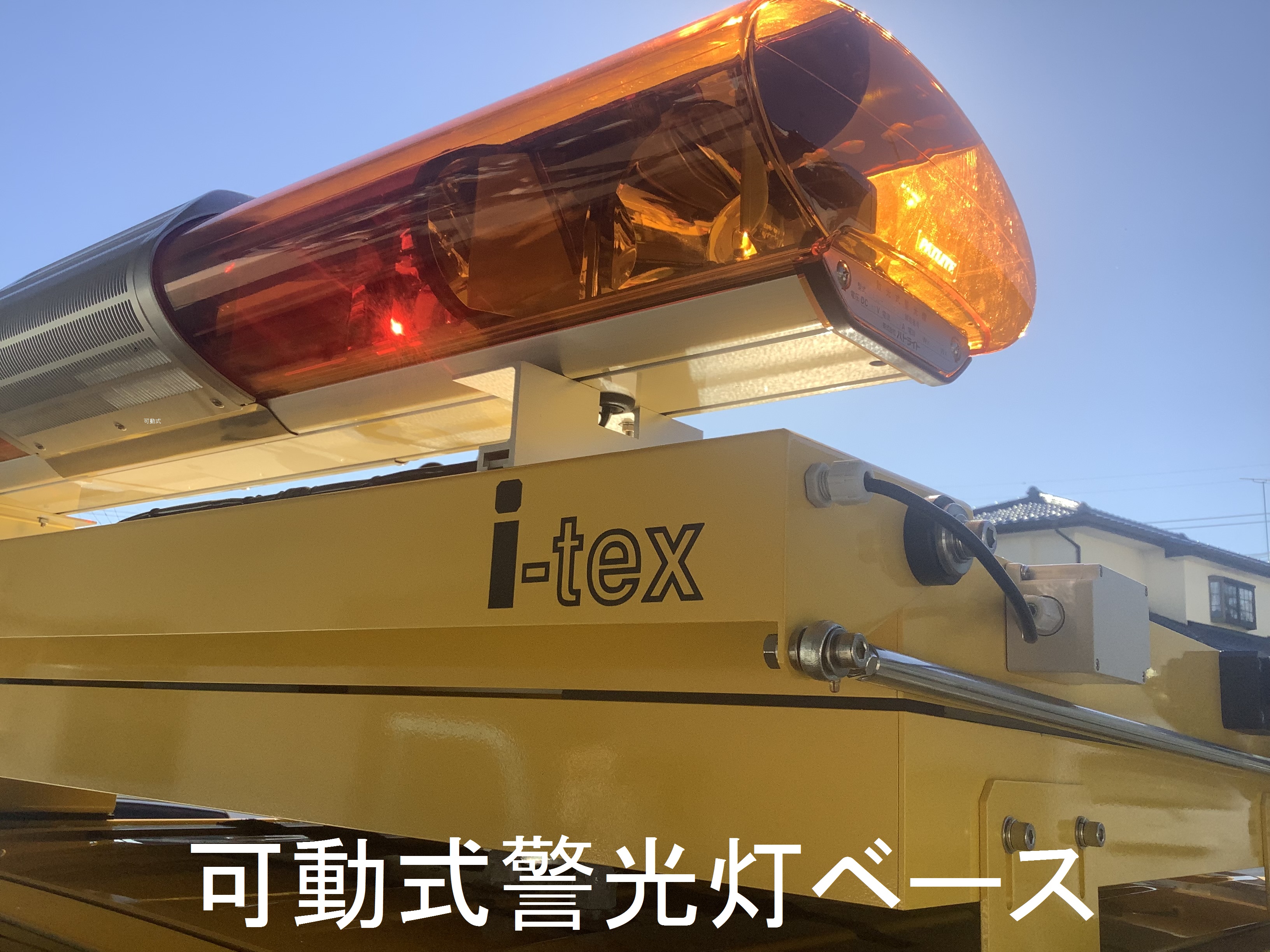

(警光灯は20Kg以内であれば搭載可能です。)
■好評のリモコンで操作も簡単

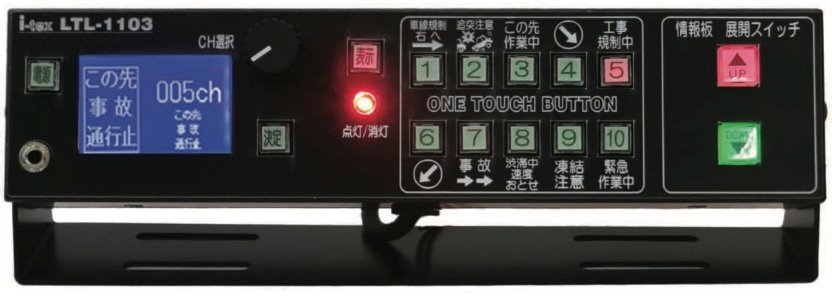

操作は車内より液晶表示式の無線式ハンディコントローラー、叉有線式コントローラーにより簡単に、展開/格納、点灯/切替/消灯などの操作確認が行え、表示内容はコントローラーの液晶画面で確認することが出来ます。
■安全性に配慮した設計
架装時にサイドブレーキに連動させる事で、サイドブレーキが掛かった状態で無いと展開せず、展開中にサイドブレーキを解除すると自動的に格納されます。

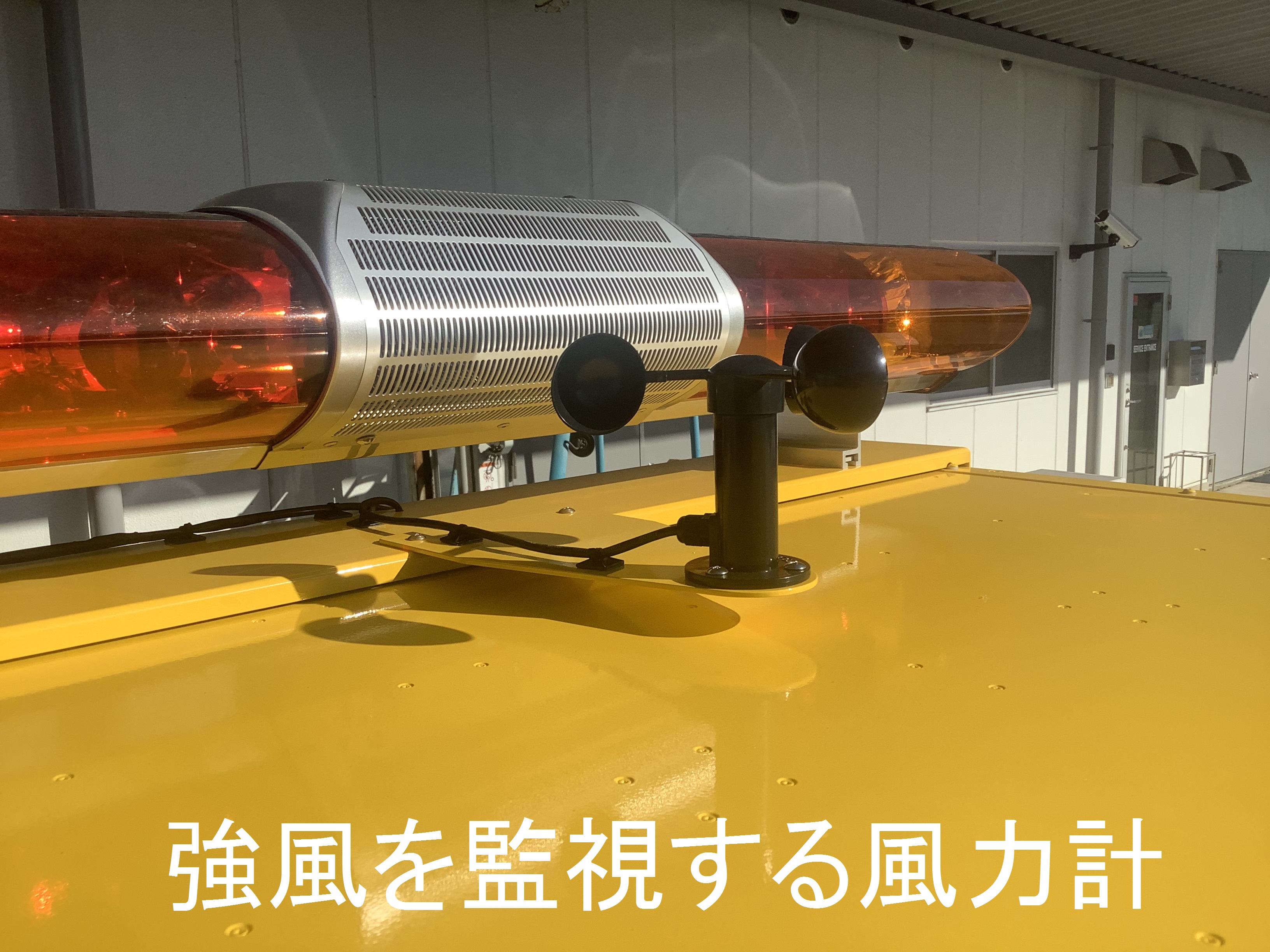

又、展開時の最高地上高が約3.4m以上となり表示面も大きい為、強風時の対策としてオプションで風力計を装備でき、規定値を超える風速の時はホーンにより警報を出すことが出来ます。
画像をクリックすると大きな画像が表示されます。
仕様
| 表示部 | |
|---|---|
| 外形寸法 | 展開時: 高さ 1,565X 幅 1,260X 長さ 1,450mm 格納時: 高さ 180X 幅 1,280X 長さ 1,560mm |
| 表示寸法 | 縦 1,280 X 横 960mm |
| 重 量 | 約66kg (警光灯は含まず) |
| 使用LED | レンズ付低電力型LED 1色（アンバー） |
| ドット数 | 1文字 16×16dot （1dot 2LED） |
| 表示文字数 | 全角 12 文字 |
| 表示輝度 | 昼夜自動切換(CDSによる) |
| チャンネル数 | 最大 256チャンネル |
| 表示モード | 固定、点滅、切替 (スクロールは未対応) |
| 通信方式 | 特定小電力無線による (無線式リモコンの場合) |
| 展開機構 | 電動シリンダーによる |
| 動作時間 | 展開/格納 共に約33秒 |
| 電 源 | DC12V / 15A (突入時) 5A (運用時) |
| コントローラー | |
| 外形寸法 | 縦135×横76×高さ30㎜ (突起物は含まず) |
| 重 量 | 約 320g |
| 表示方式 | 2.1インチ青色液晶表示器による |
| チャンネル選択 | ダイヤル選択・プリセットボタン（3個） |
| 通信方式 | 特定小電力無線による |
| 電 源 | DC12V 0.5A未満 シガーライター供給 |
